Introdução

Com a recém-lançada versão 9.2 do DmOS, buscamos explorar e introduzir funcionalidades significativas para otimizar a performance e resiliência das redes. Uma das adições mais notáveis nesta atualização é o protocolo MC-LAG (Multi-Chassis Link Aggregation Group), que se destaca por oferecer alta disponibilidade e escalabilidade em infraestruturas de redes.

O MC-LAG foi concebido para atender demandas específicas das redes modernas. A sua padronização foi estabelecida pela norma IEEE 802.1AX-2014, também referenciada como IEEE 802.3ad, que descreve o Link Aggregation Control Protocol (LACP).

Neste artigo, daremos uma visão geral sobre o MC-LAG, discutindo seus aspectos centrais e vantagens. Além disso, diferenciaremos o MC-LAG de outras tecnologias de agregação de links, como o LACP e VSS. Ao final, mostraremos como configurar o protocolo no DmOS.

Definição e Funcionamento

MC-LAG é um protocolo que permite agrupar múltiplos chassis de switches ou roteadores em um único grupo lógico, proporcionando alta disponibilidade e resiliência à rede. Através da agregação de links, os dispositivos são interconectados por meio de links físicos redundantes, formando um grupo lógico. O tráfego é distribuído entre os chassis de forma transparente, garantindo a continuidade dos serviços mesmo em caso de falhas em um dos dispositivos.

Benefícios do MC-LAG:

Desafios e Considerações Importantes: Ao projetar e implementar o MC-LAG, é crucial considerar alguns desafios e questões relevantes, tais como:

Diferenças e Semelhanças em Relação a Outras Tecnologias:

O MC-LAG difere de outras tecnologias de agregação de links, como LACP e VSS, em diversos aspectos. Apesar de utilizar o LACP, este quando configurado sem o MC-LAG, é um protocolo que permite a agregação de links entre dois chassis, enquanto o MC-LAG agrega links entre múltiplos chassis. Por outro lado, o VSS é uma tecnologia específica da Cisco que virtualiza dois chassis em um único sistema lógico. Ambas as tecnologias visam aumentar a disponibilidade e a escalabilidade, mas cada uma tem suas características e requisitos distintos.

Casos de Uso Típicos:

O MC-LAG é amplamente utilizado em cenários de rede que exigem alta disponibilidade e escalabilidade. Alguns casos de uso típicos incluem:

Configuração do MC-LAG no DmOS

Especificamente no contexto do DmOS versão 9.2, o MC-LAG é operacionalizado no modo Active/Standby. Nesta configuração, um dos PEs desempenha o papel ativo, encarregando-se do tráfego, enquanto o segundo PE permanece em standby, atuando como uma contingência para garantir a continuidade e a confiabilidade da rede.

O admin-key do LAG nos PEs e no CE deve ser o mesmo. Na configuração abaixo será utilizado o lag-1. O DmOS utiliza o valor do admin-key com o mesmo valor do ID do LAG.

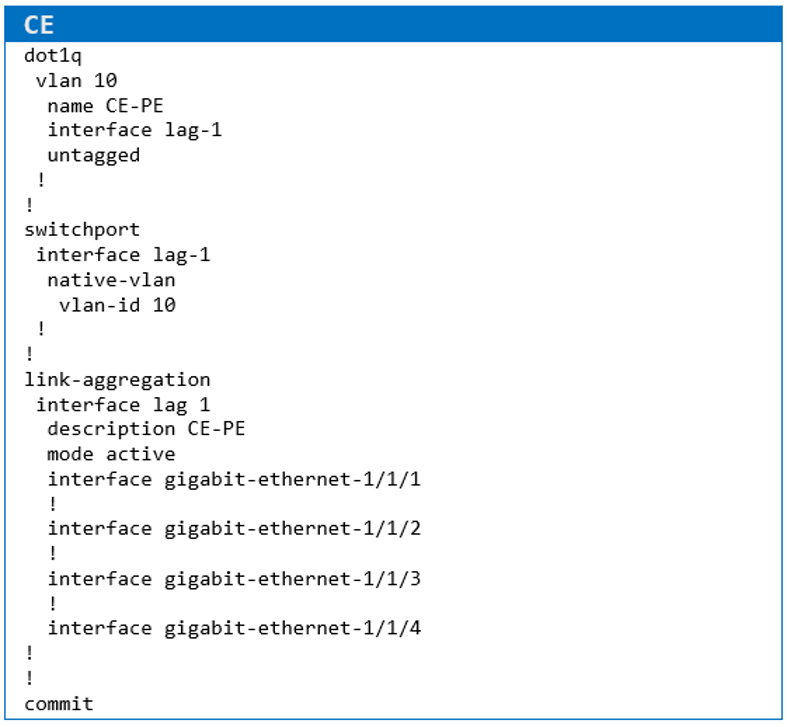

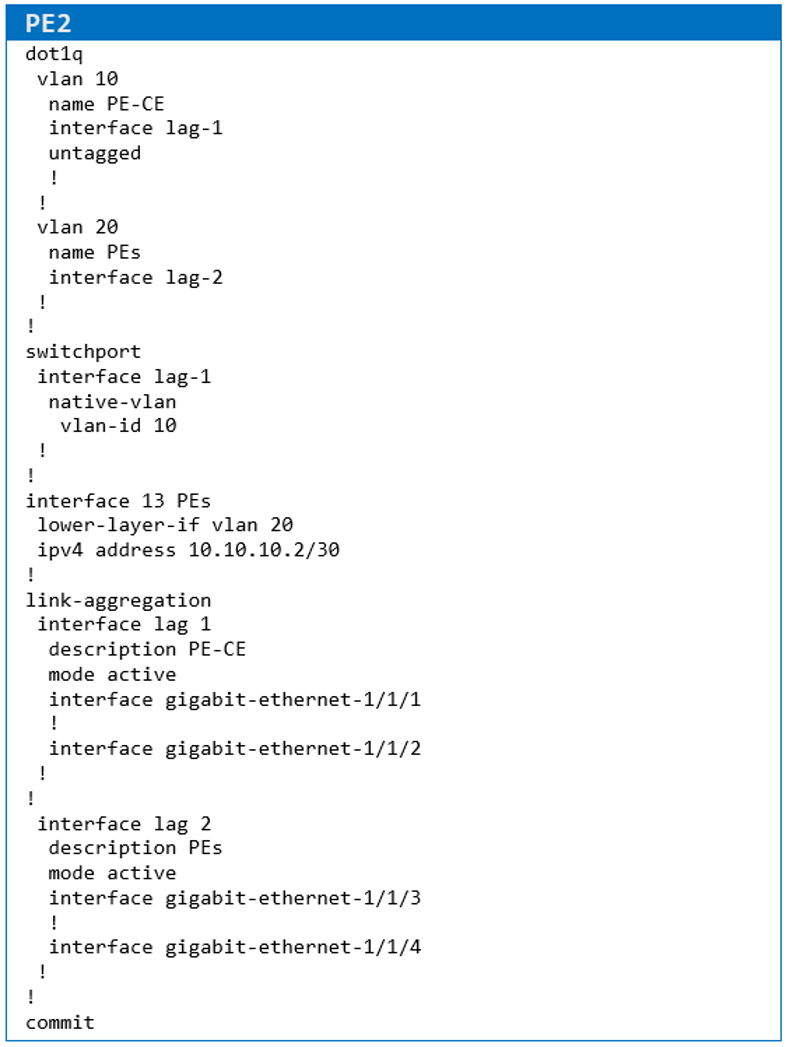

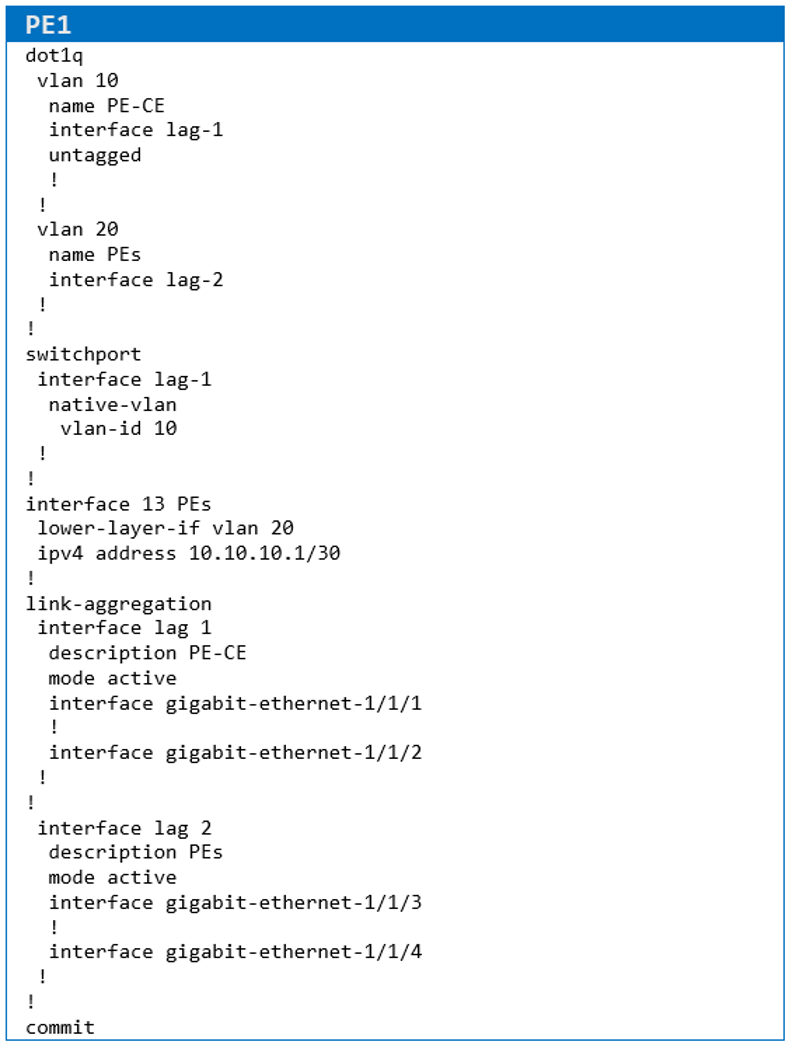

Primeiramente iremos configurar as interfaces:

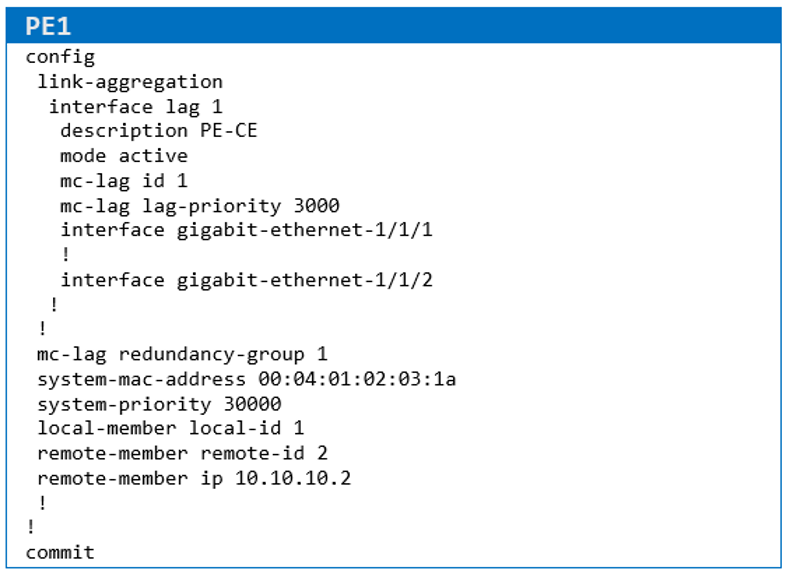

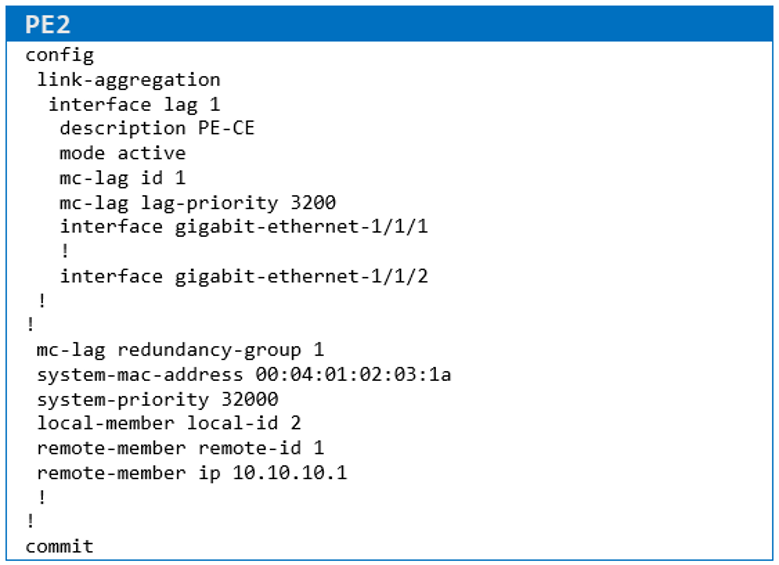

As configurações de lag-priority e system-priority devem ser diferentes entre os equipamentos. Como boa prática, recomenda-se que o equipamento definido como Active, por possuir o menor lag-priority , também seja configurado com um system-priority inferior ao do equipamento em standby.



Conclusão

O MC-LAG, como uma solução estratégica no universo das telecomunicações, surge como uma resposta direta aos desafios modernos de redes, proporcionando não apenas alta disponibilidade, mas também eficiência incomparável e escalabilidade adaptativa. Sua implementação, quando realizada de forma precisa e baseada em um entendimento claro de seus benefícios e particularidades, resulta em uma infraestrutura robusta. Essa infraestrutura, por sua vez, está preparada para atender à crescente demanda por conectividade contínua e de alta qualidade, tornando o MC-LAG uma escolha fundamental para organizações que buscam excelência em suas operações de rede.
