DM704. Conversor E1/V.35/Eth.
DM704
Conversor E1/V.35/Eth

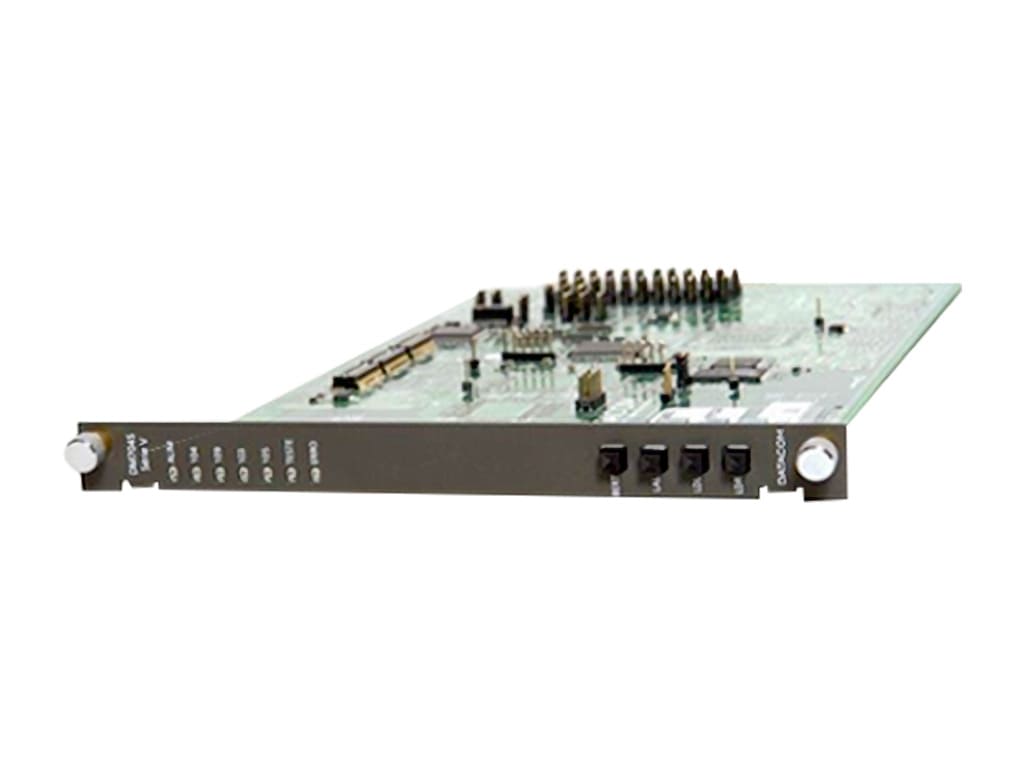

A família de produtos DM704 apresenta conversores de sinais de interface G.703 a 2048kbit/s com estrutura de quadros conforme G.704 (E1), interface V.35 ou V.36/V.11 e interface Ethernet com função de bridge remoto. Apresentam-se em gabinete de mesa ou em placas com dimensões no padrão Telebrás.

Características
  • Capacidade de conversão fracional das interfaces, operando em N x 64kbit/s até 2.048kbit/s.
  • Configuração via DIP, terminal ou gerência remota.
  • Gerenciável remotamente pela plataforma DmView, através de outro conversor DM704 e/ou trabalhando em conjunto com um multiplexador DM705 ou DM706.
  • Gerenciamento padrão Telebrás em conjunto com o cartão de gerenciamento DMG20 da DATACOM, permitindo que o conversor DM704S seja monitorado por um gerente SNMP.
  • Configuração automática do conversor remoto, permitindo que um DM704 local configure automaticamente um DM704 remoto.
  • Operação com canal transparente (não estruturado pela G.704), com taxa na comunicação com a interface digital igual à taxa na interface G.703 (2.048kbit/s).
  • Operação em cascateamento, permitindo a ligação de vários DM704 no mesmo link E1 utilizando canais diferentes para cada conversor, possibilitando colocar mais de uma porta sobre um único enlace E1.
  • Operação com relógio interno, externo (CT113 da interface digital) ou regenerado a partir do sinal G.703 recebido.
  • Comutação automática para relógio interno na falta de relógio externo ou na falta de sinal G.703.
  • Testes de laço analógico local (LAL), laço digital (LDL) e laço digital remoto V.54 (LDR) através de teclas no painel frontal ou comandos no terminal;
  • Gerador de padrão de teste com detector de erros (BERT);
  • LEDs indicadores de alimentação, CT103, CT104, CT105, link Ethernet, CT109, teste e erro de BERT.

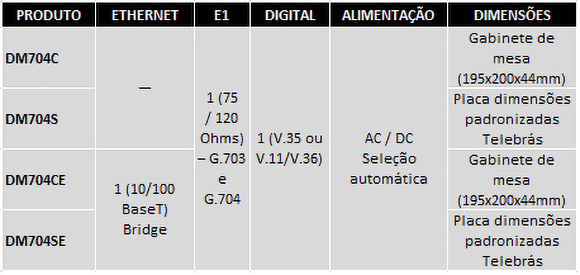

MODELOS

Aplicações

O DM704 é utilizado em aplicações para oferecer serviço em links E1 ou E1 fracionado, oferecendo ao cliente a conversão da interface E1 em V.35 ou V.36/V.11 ou Ethernet (com bridge remota)

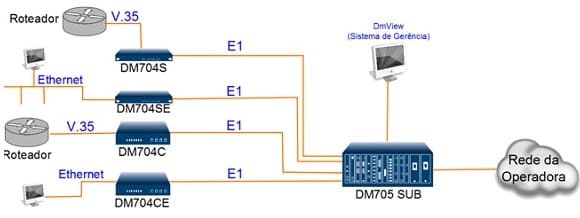

Topologia DM704





Topologia Conversor V.35



 Topologia Conversor Ethernet
